ADV7391BCPZ

IC ENCODER VIDEO W/DAC 32LFCSP

产品特性

3个高质量、10位视频DAC

16× (216 MHz) DAC过采样(标清)

8× (216 MHz) DAC过采样(增清)

4× (297 MHz) DAC过采样(高清)

DAC输出电流：37 mA(最大值)

支持多格式视频输入

4:2:2 YCrCb(标清、增清和高清)

4:4:4 RGB(标清)

支持多格式视频输出

复合(CVBS)和S视频(Y-C)

分量YPrPb(标清、增清和高清)

分量RGB(标清、增清和高清)

提供引脚架构芯片级封装(LFCSP)

32引脚、5 mm × 5 mm LFCSP

40引脚、6 mm × 6 mm LFCSP

提供晶圆级芯片规模封装(WLCSP)

30引脚、5 × 6 WLCSP封装，单DAC输出

高级电源管理

取得专利的内容相关低功耗DAC操作

自动有线电视信号检测和DAC关断

各DAC具有独立开关控制

休眠模式下功耗最低

支持74.25 MHz 8/10/16位高清输入

符合SMPTE 274M (1080i)、296M (720p)和240M (1035i) 标准

符合EIA/CEA-861B标准

支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60

NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)

符合Macrovision 7.1.L1版(标清)和1.2版(增清)标准

副本生成管理系统(CGMS)

隐藏字幕和宽屏幕信令(WSS)

集成副载波锁定至外部视频源

完整的片内视频时序发生器

片内测试图案生成

可编程特性

亮度和色度滤波器响应

垂直消隐间隔(VBI)

副载波频率(fSC)和相位

亮度延迟

高清(HD)可编程特性(720p/1080i/1035i)

4过采样(297 MHz) 内部测试图案发生器

彩色和黑色条、小窗、平场/帧

完全可编程YCrCb转RGB矩阵

伽玛校正

可编程自适应滤波器控制

可编程锐度滤波器控制

CGMS (720p/1080i)和CGMS B型(720p/1080i)

支持双倍数据速率(DDR)输入

增清(ED)可编程特性(525p/625p)

8过采样(216 MHz输出)

内部测试图案发生器

黑色条、小窗、平场/帧

独立的Y和PrPb输出延迟

伽玛校正

可编程自适应滤波器控制

完全可编程YCrCb转RGB矩阵

欠冲限幅器

Macrovision 1.2版(525p/625p)(仅ADV7390/ADV7392)

CGMS (525p/625p)和CGMS B型(525p)

支持双倍数据速率(DDR)输入

标清(SD)可编程特性

16过采样(216 MHz)

内部测试图案发生器

彩色和黑色条

有效视频开始和结束时的边沿速率受控

独立的Y和PrPb输出延迟

欠冲限幅器

伽玛校正

数字降噪(DNR)

多个亮度和色度滤波器

增益/衰减可编程的亮度SSAF滤波器 PrPb SSAF

分量和复合/S视频输出具有独立的基底控制

VCR FF/RW同步模式 Macrovision 7.1.L1版(仅ADV7390/ADV7392)

副本生成管理系统(CGMS) 宽屏幕信令(WSS)

隐藏字幕

串行MPU接口，兼容I2C

2.7 V或3.3 V模拟电源

1.8 V数字电源

1.8 V或3.3 V I/O电源

温度范围：−40°C至+85°C

W级汽车应用温度范围：−40°C至+105°C

通过汽车应用认证

应用

手机

数码相机

便携式媒体和DVD

播放器

便携式游戏机

便携式数码摄像机

机顶盒(STB)

车载信息娱乐系统(仅限ADV7392和ADV7393 )

概述

ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高 速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC (WLCSP封装为一个DAC)支持标清(SD)或高清(HD)视频格 式的复合(CVBS)、S视频(Y-C)或分量(YPrPb/RGB)模拟输 出。单DAC WLCSP封装仅在标清分辨率下支持CVBS (NTSC和PAL)输出(见表2)。

这些编码器针对低功耗操作进行了优化，尺寸极小，并且 只需很少的外部器件，非常适合要求电视输出功能的便携 式和功耗敏感型应用。有线电视信号检测和DAC自动关断 特性可确保功耗保持最低。

ADV7390/ADV7391配有一个8位视频输入端口，通过SDR 接口支持标清视频格式，通过DDR接口支持高清视频格 式。ADV7392/ADV7393配有一个16位视频输入端口，可 采用多种方式进行配置。同时支持标清RGB输入。

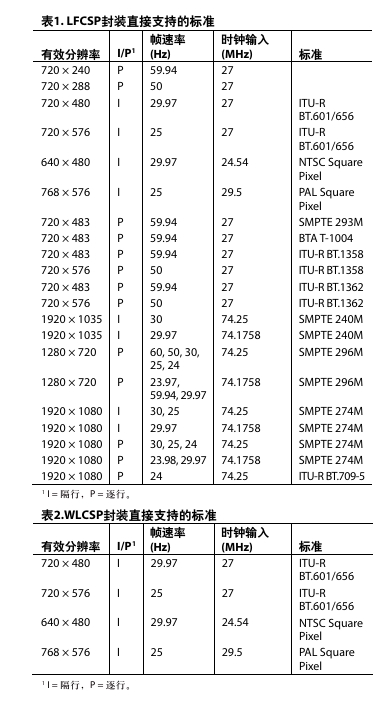

该系列所有器件均支持嵌入式EAV/SAV时序码、外部视频 同步信号以及I2C®、通信协议。表1和表2列出了ADV739x 系列直接支持的视频标准。
