INA229_239EVM

INA229 和 INA239 评估模块

本用户指南介绍了 INA228、INA229、INA237、INA238 和 INA239 评估模块 (EVM) 的特性、运行和使用情况。这些 EVM 用于评估 INA228、INA229、INA237、INA238 和 INA239 的性能。本文档中的评估板、评估模块和 EVM 等术语是指 INA228EVM、INA229EVM、INA237EVM、INA238EVM 和 INA239EVM。本文档包括原理图、参考印刷电路板 (PCB) 布局和完整的物料清单 (BOM)。

2 概述

INA228、INA229、INA237、INA238 和 INA239 器件是数字功率监测器，具有专为电流感测应用而设计的集成式 20 位（INA229 和 INA228）和 16 位（INA237、INA238 和 INA239）Δ-Σ ADC。这些器件可测量分流器上的 ±163.84mV 或 ±40.96mV 可选满量程差分输入，支持的共模电压范围为 –0.3V 至 +85V。对于 INA228 和 INA229，内置的数字累加功能可计算平均功率、内部芯片温度、能量和电荷累积。对于 INA237、INA238 和 INA239，内置的数字累加功能可计算平均功率和内部芯片温度。所有器件也都内置的诊断功能，通过数字输出引脚 ALERT 指示系统的运行状况。这些器件由 2.7V 至 5.5V 的单个电源供电，运行期间的电流小于 1.1mA，关断期间的电流小于 5µA。输出可使用标准 4 线 SPI 接口（INA229 和 INA239）或标准 I2C 接口（INA228、INA237 和 INA238）连接到众多微控制器 (MCU)。

3 硬件

此 EVM 是一个易于使用的平台，用于评估 INA228、INA229、INA237、INA238 或 INA239 的主要特性和性能。

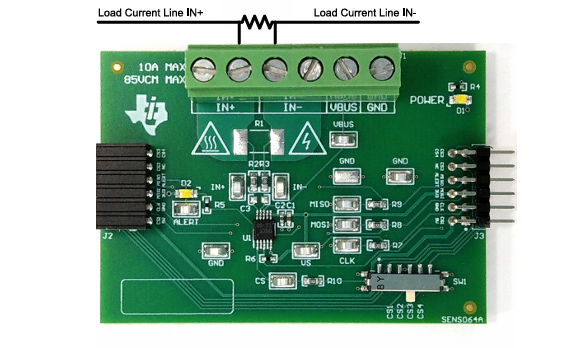

此 EVM 支持测量 PCB 上高达 10A 的电流，并包含用于读取和写入器件寄存器以及查看和保存结果数据的图形用

户界面 (GUI)。

该 EVM 旨在对这些器件的基本功能进行评估。此布局并非作为目标电路的模型使用，也不针对电磁兼容性

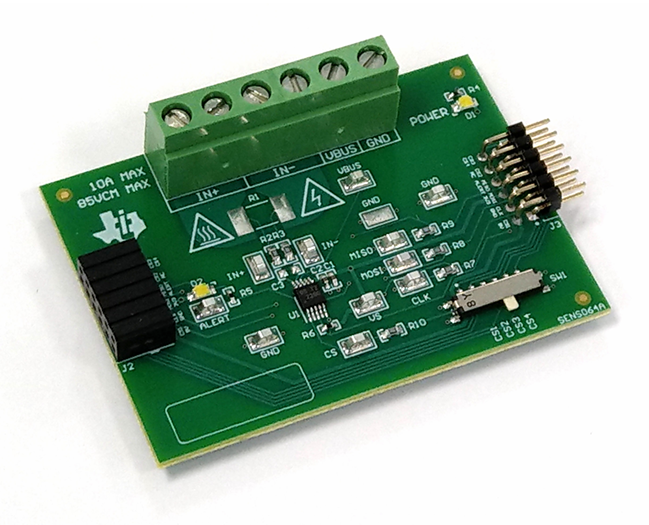

(EMC) 测试进行布局。此 EVM 包含两块印刷电路板 (PCB)。较大的 PCB 叫做 EVM，安装了 INA228、

INA229、INA237、INA238 或 INA239。较小的 PCB 叫做 SCB 控制器，用于连接 EVM 与 GUI。

3.1 特性

• GUI 支持读取和写入器件寄存器以及查看和保存结果数据

• 从 SCB 分离的 EVM，适用于定制用例

• 单个 SCB/GUI 支持多个 EVM

• 借助 SCB 方便地通过常见的 micro-USB 连接器充电
