MSP430FR5969IRGZR

IC MCU 16BIT 64KB FRAM 48VQFN



1 器件概述



1.1 特性



 • 嵌入式微控制器

– 高达16MHz时钟频率的16位RISC架构

– 3.6V 至1.8V 的宽电源电压范围(最低电源电压 受限于SVS电平,请参阅SVS规格)

• 经优化的超低功耗模式

– 工作模式:大约100µA/MHz

– 待机(具有低功率低频内部时钟源(VLO)的 LPM3):0.4µA(典型值)

– 实时时钟(LPM3.5):0.25µA(典型值) (1)

– 关断(LPM4.5):0.02µA(典型值)

• 超低功耗铁电RAM(FRAM)

– 高达64KB的非易失性存储器

– 超低功耗写入

– 125ns 每个字的快速写入(4ms内写入64KB)

– 统一标准存储器=单个空间内的程序+数据+存储

– 1015 写入周期持久性

– 抗辐射和非磁性

• 智能数字外设

– 32位硬件乘法器(MPY)

– 3通道内部DMA

– 具有日历和报警功能的实时时钟(RTC)

– 5个16位定时器,每个定时器具有多达7个捕捉/比较寄存器

– 16位循环冗余校验器(CRC)

• 高性能模拟

– 16通道模拟比较器

– 12位模数转换器(ADC) 具有内部基准和采样保持和高达16个外部输入通道

• 多功能输入/输出端口

– 所有引脚支持电容触摸功能,无需外部组件

– 可每位、每字节和每字访问(成对访问)

– 所有端口上,从LPM中的边沿可选唤醒

– 所有端口上可编程上拉和下拉

• 代码安全性和加密

– 128 位或256位AES安全加密和解密协处理器 (只适用于MSP430FR59xx)

– 针对随机数生成算法的随机数种子

• 增强型串行通信

– eUSCI_A0 和 eUSCI_A1 支持

– 支持自动波特率侦测的通用异步收发器 (UART)

– IrDA 编码和解码

– 串行外设接口(SPI)

– eUSCI_B0 支持

– 支持多个从器件寻址的I2C

– SPI

– 硬件UART和I2C引导加载程序(BSL)

• 灵活时钟系统

– 具有10个可选厂家调整频率的定频数控振荡器 (DCO)

– 低功率低频内部时钟源(VLO)

– 32kHz 晶振(LFXT)

– 高频晶振(HFXT)

• 开发工具和软件

– 自由的专业开发环境具有EnergyTrace++™技术

– 开发套件(MSP-TS430RGZ48C)

• 系列产品成员

– 器件比较汇总了可用器件变型和封装类型

• 要获得完整的模块说明,请参见 《MSP430FR58xx、MSP430FR59xx 和 MSP430FR6xx 系列用户指南》





1.2 应用



• 计量

• 能量采集传感器节点

• 可穿戴电子产品

• 传感器管理

• 数据日志





1.3 说明

MSP430™超低功耗(ULP) FRAM 平台将独特的嵌入式FRAM和整体超低功耗系统架构组合在一起,从而 使得创新人员能够以较少的能源预算增加性能。FRAM技术以低很多的功耗将SRAM的速度、灵活性和耐 久性与闪存的稳定性和可靠性组合在一起。

MSP430 ULP FRAM 产品系列包含一组采用FRAM的多种器件、ULP16位MSP430CPU以及适用于各 种应用的智能外设。ULP架构特有7种低功耗模式,针对在能量受限应用中延长电池使用寿命进行了优 化。

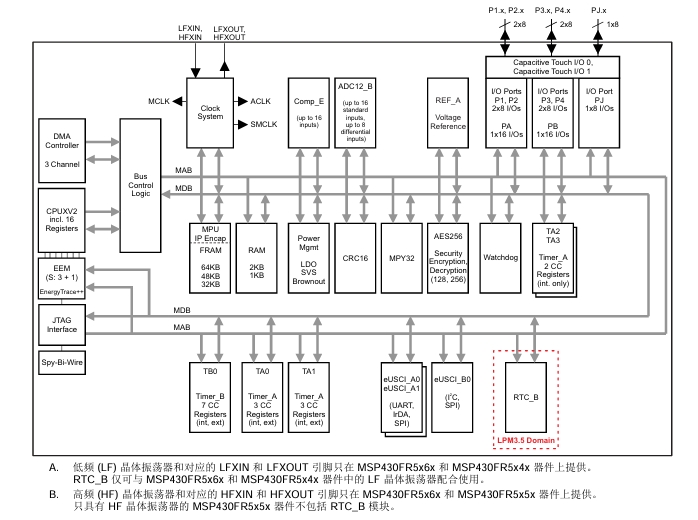

1.4 功能框图

1-1 显示了器件的功能方框图




MSP430FR5969IRGZR IC MCU 16BIT 64KB FRAM 48VQFN
