MSP430G2453IPW20R

IC MCU 16BIT 8KB FLASH 20TSSOP

特性

• 低电源电压范围：1.8V 至 3.6V

• 超低功耗

– 运行模式：230μA（在 1MHz 频率和 2.2V 电压条件下）

– 待机模式：0.5μA

– 关闭模式（RAM 保持）：0.1μA

• 5 种节能模式

• 可在不到 1μs 的时间里超快速地从待机模式唤醒

• 16 位精简指令集 (RISC) 架构，62.5ns 指令周期时间

• 基本时钟模块配置

– 具有四种校准频率并高达 16MHz 的内部频率

– 内部超低功耗低频 (LF) 振荡器

– 32kHz 晶振

– 外部数字时钟源

• 两个 16 位 Timer_A，分别具有三个捕获/比较寄存器

• 多达 24 个支持触摸感测的 I/O 引脚

• 通用串行通信接口 (USCI)

– 支持自动波特率检测的增强型通用异步收发器(UART)

– IrDA 编码器和解码器

– 同步 SPI

– I 2C™

• 用于模拟信号比较功能或者斜率模数 (A/D) 转换的片载比较器

• 带有内部基准、采样与保持以及自动扫描功能的 10位 200ksps 模数 (A/D) 转换器

• 欠压检测器

• 串行板上编程，无需外部编程电压，利用安全熔丝实现可编程代码保护

• 具有两线制 (Spy-Bi-Wire) 接口的片上仿真逻辑电路

• 系列成员汇总

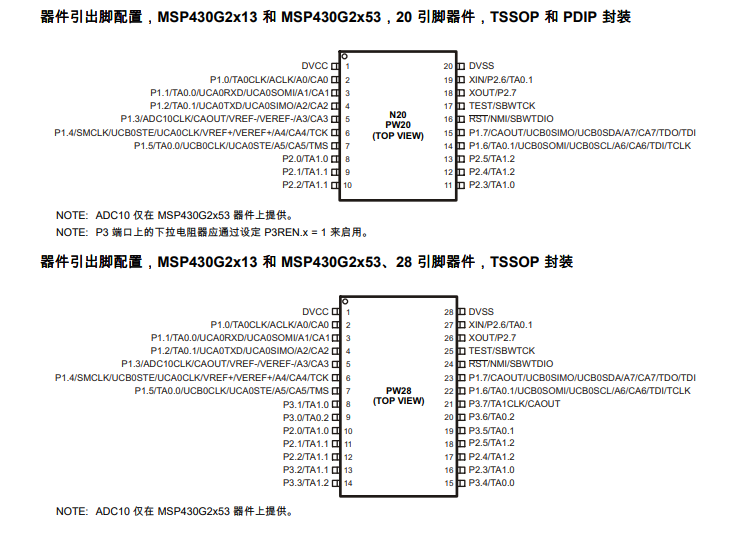

• 封装选项

– 薄型小外形尺寸封装 (TSSOP)：20 引脚，28引脚

– 塑料双列直插式封装 (PDIP)：20 引脚

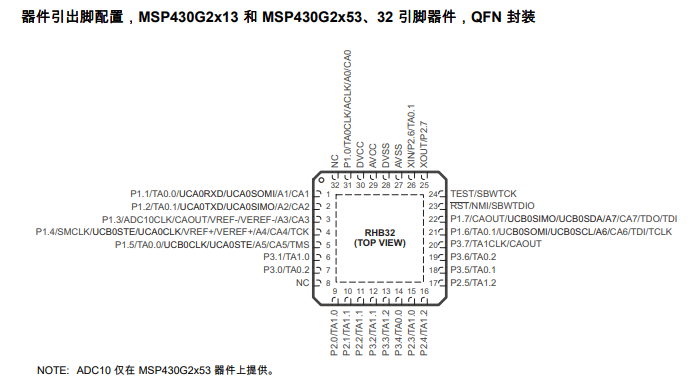

– 四方扁平无引线封装 (QFN)：32 引脚

说明

德州仪器 (TI) MSP430 系列超低功耗微控制器包含多种器件，它们特有面向多种应用的不同外设集。 这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。 数字控制振荡器 (DCO) 可在不到 1µs 的时间里完 成从低功耗模式至运行模式的唤醒。

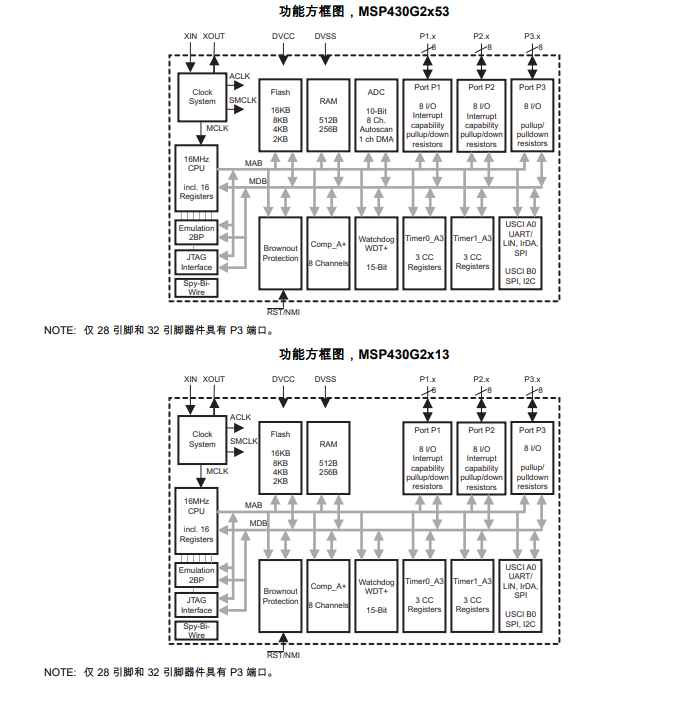

MSP430G2x13 和 MSP430G2x53 系列是超低功耗混合信号微控制器，具有内置的 16 位定时器、多达 24 个支持 触摸感测的 I/O 引脚、一个多用途模拟比较器以及采用通用串行通信接口的内置通信能力。 此外，MSP430G2x53 系列成员还具有一个 10 位模数 (A/D) 转换器。

典型应用包括低成本传感器系统，此类系统负责捕获模拟信号、将之转换为数字值、随后对数据进行处理以进行显 示或传送至主机系统。
