ADM3053BRWZ

IC TXRX/ISO 1/1 20SOIC

产品特性

2.5 kV rms 信号和电源隔离 CAN 收发器

集成 isoPower的隔离式 DC/DC转换器

Vc 工作电压:5V

V。工作电压:5V或3.3V

符合 150 11898 标准

数据速率可高达1MbPS

无电节点不干扰总线

总线支持 110个或更多节点

斜率控制可降低 EMI

热关断苧骇丽襟驗颔Ậ方袮霏糴撼艋∏鲴枂瘤瓶

高共模瞬变抗扰度:>25 kV/us

安全和法规认证(申请中)

UL 认证

1分钟 2,500Vrms，符合 UL1577

符丌慫迫油合 VDE 认证

DINEN60747-5-2(VDE0884修订版2):2003-01

工业温度范围:-40°C至+85°C

支持宽体 20引脚 SOIC封装

应用

CAN 数据总线

工业现场网络

概述

ADM3053是一款隔离式控制器区域网络(CA)物理层收发器，集成隔离DC/DC转换器，符合ISO11898 标准。

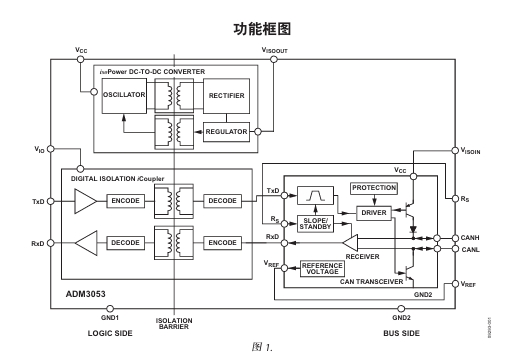

该器件采用ADI公司的iCoupler*技术，将双通道隔离器、CAN收发器和ADI公司的isoPower*DCDC转换器集成于单个SOIC表贴封装中。片内振荡器输出一对方波，以驱动内部变压器提供隔离电源。该器件采用5V单电源供电，提供完全隔离的CAN决方案。

ADM3053在CAN协议控制与物理层总线之间创建一个完全隔离的接口。它能以最高1Mbps的数据速率工作。

该器件具有限流和热关断特性，可防止输出短路。额定温度范围为工业温度范围，提供20引脚、宽体SOIC封装。

ADM3053集成isoPower技术:该技术采用高频开关元件通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记AN-0971:isoPower器件的辐射控制。
