TL-N20ME1 2M BY OMC

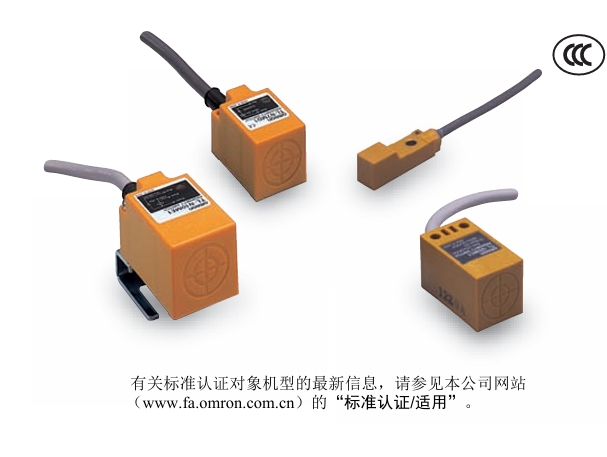

OMRON(欧姆龙)TL-N方型方柱标准型接近传感器

以丰富的机型支持各种用途

• 安装简单、可用于高速脉冲发生器、高速旋转控制器等

• 可直接安装金属件（-N型）

• 因为品种丰富、所以最适用于各种限位控制、计数控制等 方面（-N型）

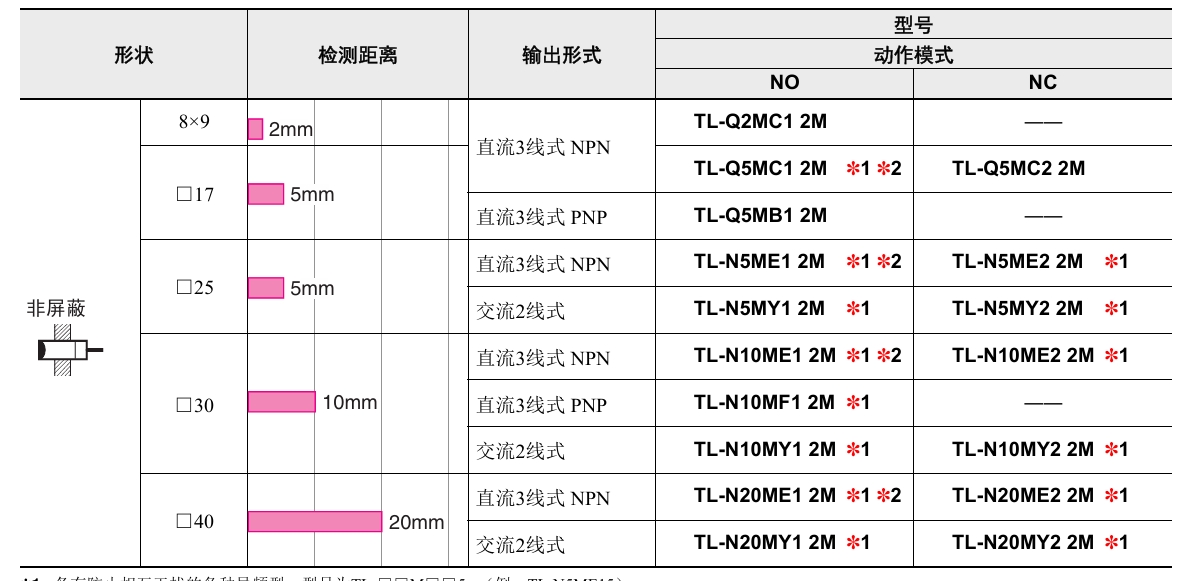

种类

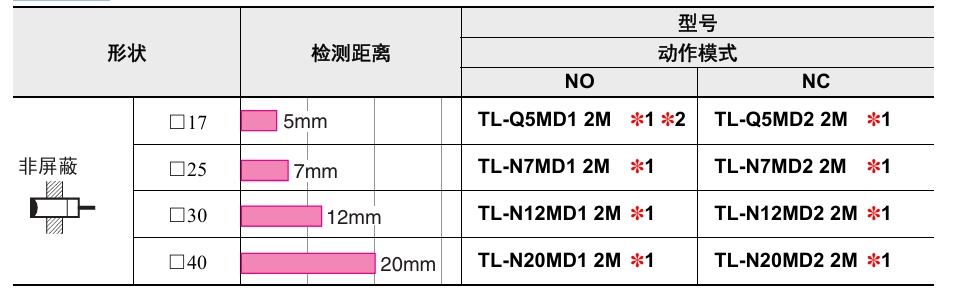

■ 本体【外形尺寸图→P.10】 直流2线式

*1. 备有防止相互干扰的各种异频型。型号为TL-N□MD□5、TL-Q5MD□5。（例：TL-N7MD15）

*2. 备有机器人（耐弯曲）导线型。型号为-R。（例如：TL-Q5MD1-R 2M）

直流3线式/交流2线式

*1. 备有防止相互干扰的各种异频型。 型号为TL-□□M□□5。（例：TL-N5ME15）

*2. 备有机器人（耐弯曲）导线型。型号为-R。（例如：TL-Q5MC1-R 2M）

■ 附件（另售）

安装支架 根据型号，定为传感器的附件，请确认适用传感器型号栏。【外形尺寸图→P.11】

额定规格/性能

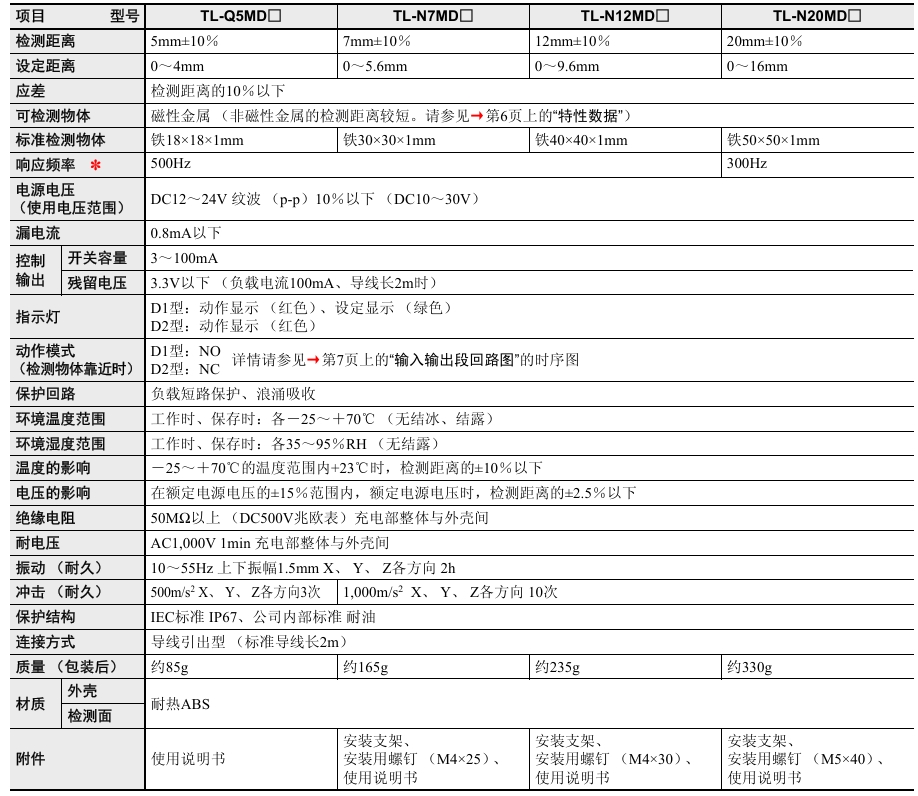

直流2线式

*响应频率为平均值。 测量条件，采用标准检测物体、检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。

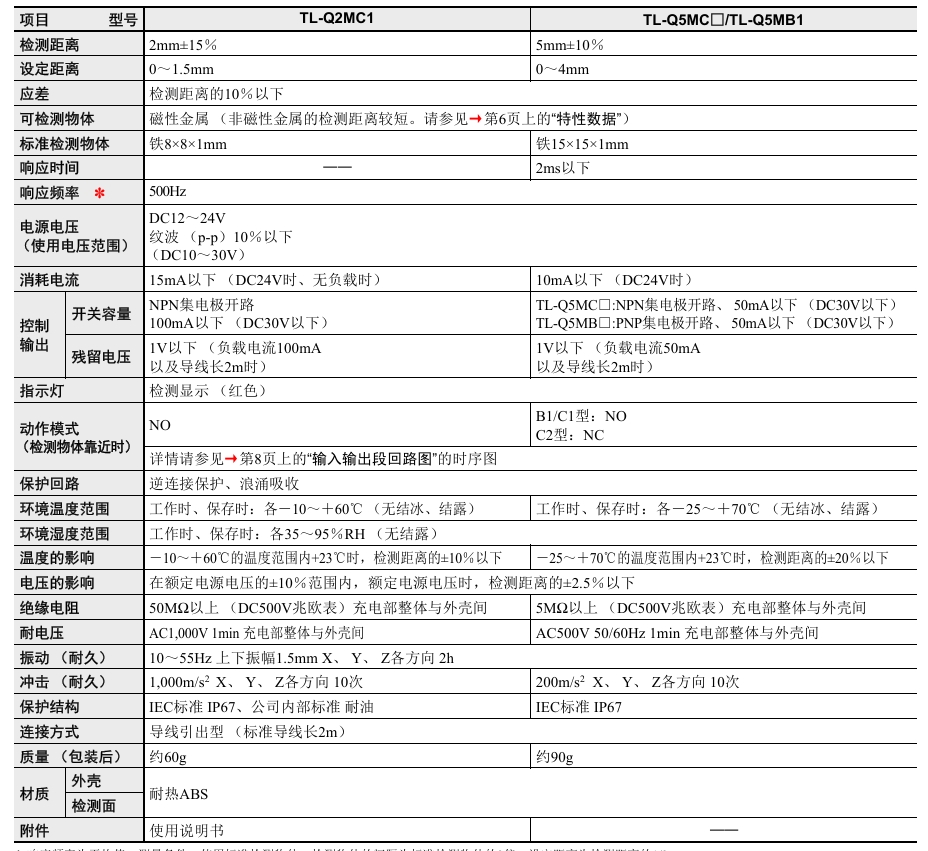

直流3线式

*响应频率为平均值。测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。

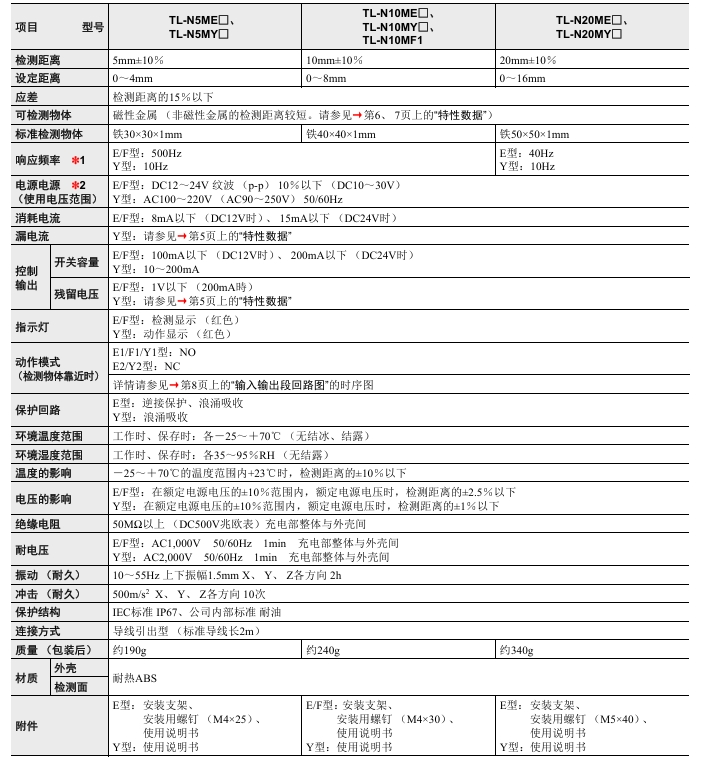

直流3线式/交流2线式

*1.响应频率为平均值。测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。

*2. E型（直流开关型）可使用DC24V±10％（平均值）全波整流电源。

特性数据（参考值）

检测区域

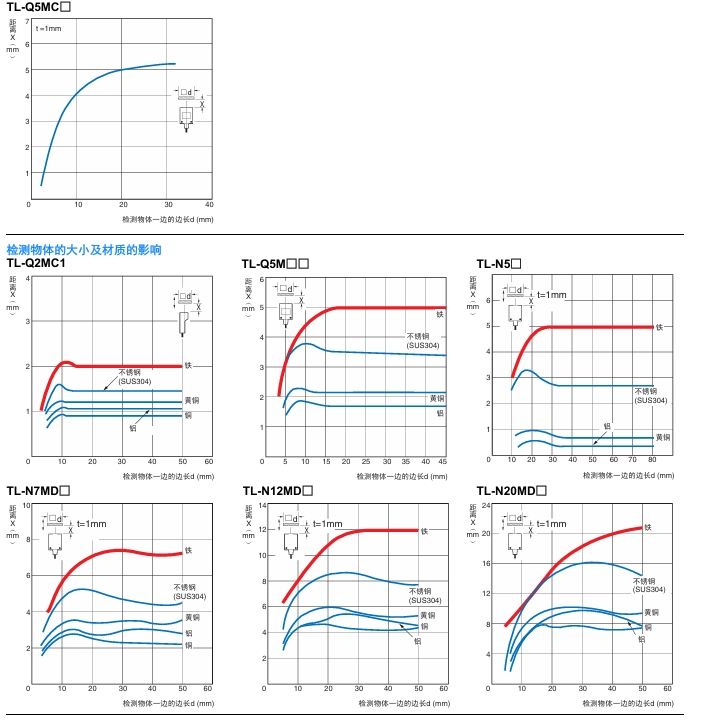

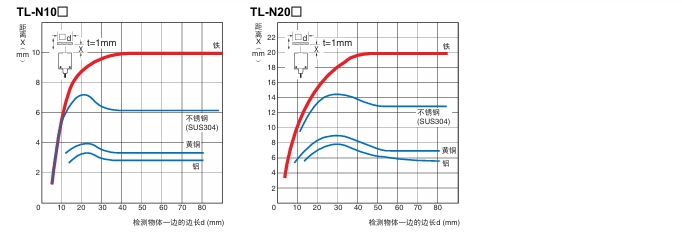

根据检测物体的大小而定的检测距离

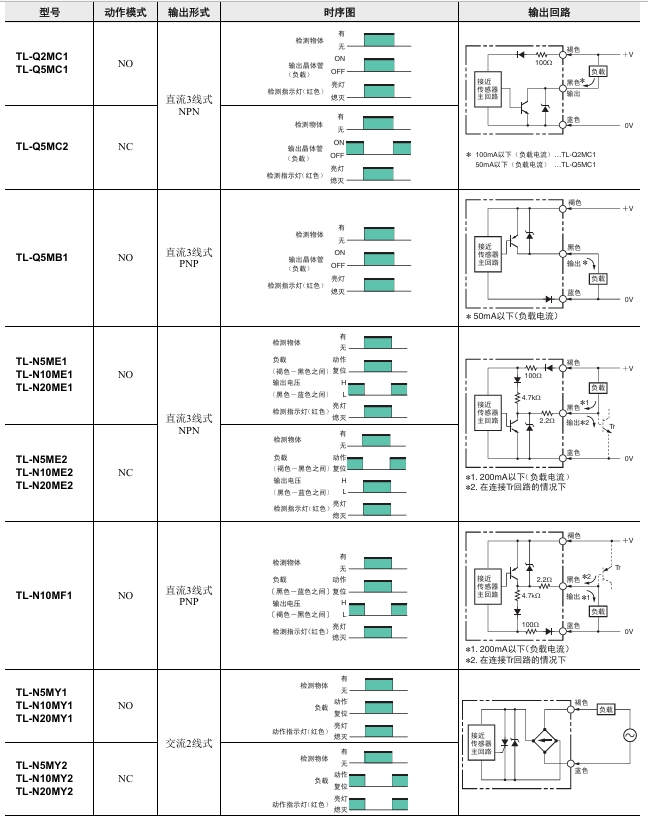

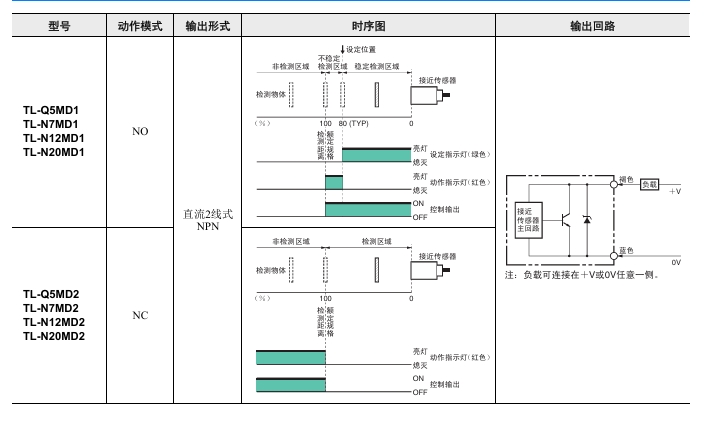

输入输出段回路图
