CD74HC4067M96

 高速 CMOS 逻辑 16 通道模拟多路复用器和多路信号分离器

1 特性

• 宽模拟输入电压范围

• 低导通电阻

– VCC = 4.5V 时为 70Ω（典型值）

– VCC = 6V 时为 60Ω（典型值）

• 快速开关和传播速度

• 先断后合开关

– 4.5V 时为 6ns（典型值）

• 提供窄体和宽体塑料封装

• 扇出（在温度范围内）

– 标准输出：10 个 LSTTL 负载

– 总线驱动器输出：15 个 LSTTL 负载

• 宽工作温度范围：-55°C 至 +125°C

• 平衡的传播延迟及转换时间

• 与 LSTTL 逻辑 IC 相比，可显著降低功耗

• HC 类型

– 工作电压为 2V 至 6V

– 高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%

• HCT 类型

– 工作电压为 4.5V 至 5.5V

– 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大 值），VIH = 2V（最小值）

– CMOS 输入兼容性，当电压为 VOL、VOH 时，Il ≤ 1µA

2 应用

• 能源基础设施

• 楼宇自动化

• 无线基础设施

• 电器

• 数据中心和企业计算

• 零售自动化和支付

• 信号门控

• 调制器

• 静噪控制

• 解调器

• 斩波器

• 换向开关

• 模数和数模转换

• 频率、阻抗、相位和模拟信号增益的数字控制

3 说明

CD74HC4067 和 CD74HCT4067 器件是数字控制的模 拟开关，其使用硅栅 CMOS 技术并借助标准 CMOS 集成电路的低功耗特性来实现与 LSTTL 接近的运行速 度。

这些模拟多路复用器和多路信号分离器可控制模拟电 压，该电压可能会在整个电源电压范围内变化。它们是 双向开关，因此可将任何模拟输入用作输出，反之亦 然。这些开关具有低导通 电阻和低关断 泄漏。此外， 所有这些器件均具有使能控制，当处于高位时将禁用所 有开关，将其置于关断 状态。

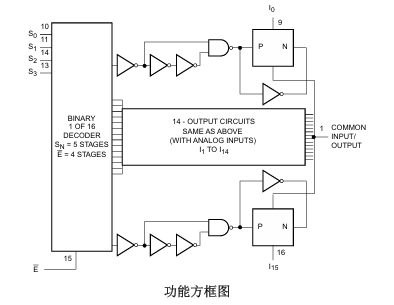

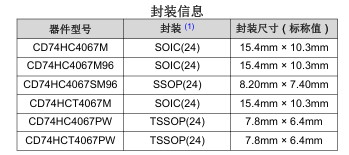

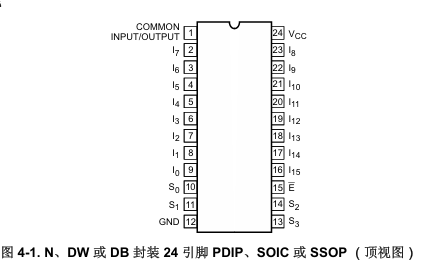

4 引脚配置和功能
