TPS7A43EVM-047

TPS7A43 具有电源正常状态指示功能的 50mA 85V 超低 IQ 双通道 LDO 稳压器评估模块

1 引言

TPS7A43EVM-047 EVM 可帮助设计工程师评估可能用于其电路应用的 TPS7A4301DGQ 线性稳 压器的运行情况和性能。此特定 EVM 配置包含一个 50mA、高压、低 IQ、双输出低压降稳压器，适用于一般应 用。稳压器能够在两路输出之间提供高达 50mA 的双电源，并具有高达 85V 的宽 VIN 范围。为确保 TPS7A4301DGQ 的稳定性，请使用 1µF（或更大）的输出电容器 (COUT)，并至少使用 3 个 COUT，以实现中 等输出。

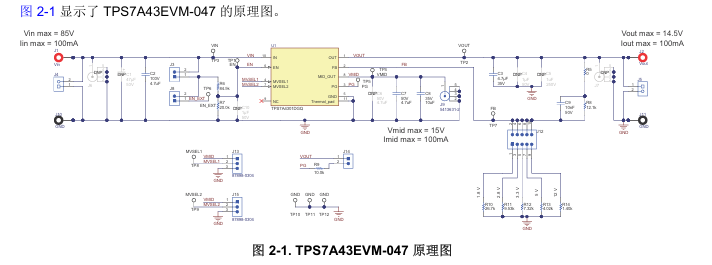

2 原理图

3 EVM 设置

本节介绍如何正确连接和设置 TPS7A43EVM-047，包括 EVM 板上的跳线和连接器。有关测试设备的正确连接，

请参阅节 4。

3.1 跳线连接

3.1.1 J3

如果将使用分压 VIN 来触发精密 EN，则在 J3 上连接分流器并在 J8 上断开分流器。

3.1.2 J8

如果将使用除 VIN 之外的分压电压轨来触发精密 EN，则在 J8 上连接分流器并在 J3 上断开分流器。使用 TP6

(EN_EXT) 连接外部电压轨。

3.1.3 J12：可调节输出电压选择

连接单个分流器以选择输出电压。有关选择 VOUT 的帮助，请参阅表 3-1

3.1.4 J13：MVSEL1

在引脚 1-2 之间连接分流器以将 MVSEL1 设置为逻辑高电平，或在引脚 2-3 之间连接分流器以实现逻辑低电平。

有关设置 VMID 的帮助，请参阅表 3-2。

3.1.5 J14：电源正常 (PG)

如果将使用 PG 功能，则连接分流器。如果不使用 PG，可连接或断开分流器。

3.1.6 J15：MVSEL2

在引脚 1-2 之间连接分流器以将 MVSEL2 设置为逻辑高电平，或在引脚 2-3 之间连接分流器以实现逻辑低电平。

4 设备连接与操作

按照本节所述连接测试设备，并按照列出的步骤正确进行测量。

1. 配置板载分流器以设置主输出电压 VOUT、中输出电压 VMID、EN 和 PG。有关配置分流器的帮助，请参阅

节 3。

2. 验证输入电压电源是否设置为 4V 至 85V。

3. 将电源的阳极连接到 J1 (VIN)、阴极连接到 J10 (GND)。

备注

使用双香蕉连接器会对高电压产生电弧危险。如果 VIN 大于 50V，请勿使用 J1 和 J10。而是使用

J4。

4. 将中间输出的负载连接到 J9 (VMID)。

5. 将主输出负载的阳极连接到 J2，将阴极连接到 J11。或者，可以在此处使用 J5。

6. 打开电源。

7. 根据测试目的改变 VIN、EN 和负载。

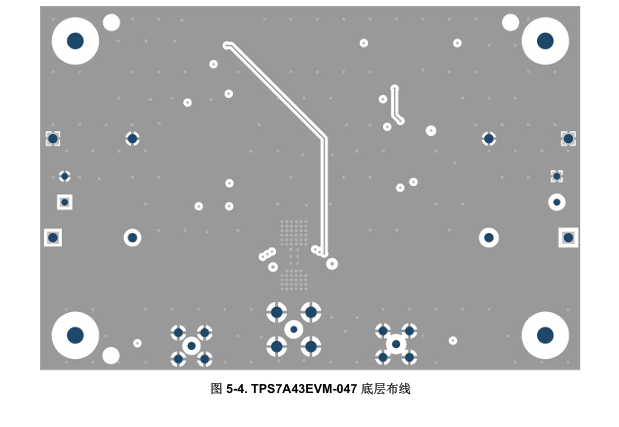

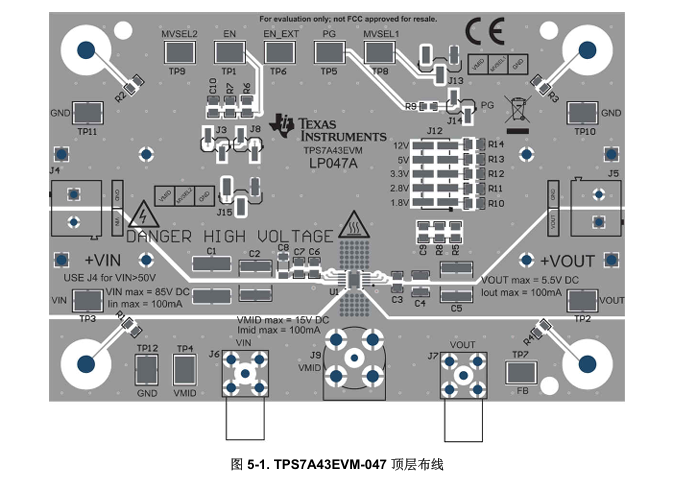

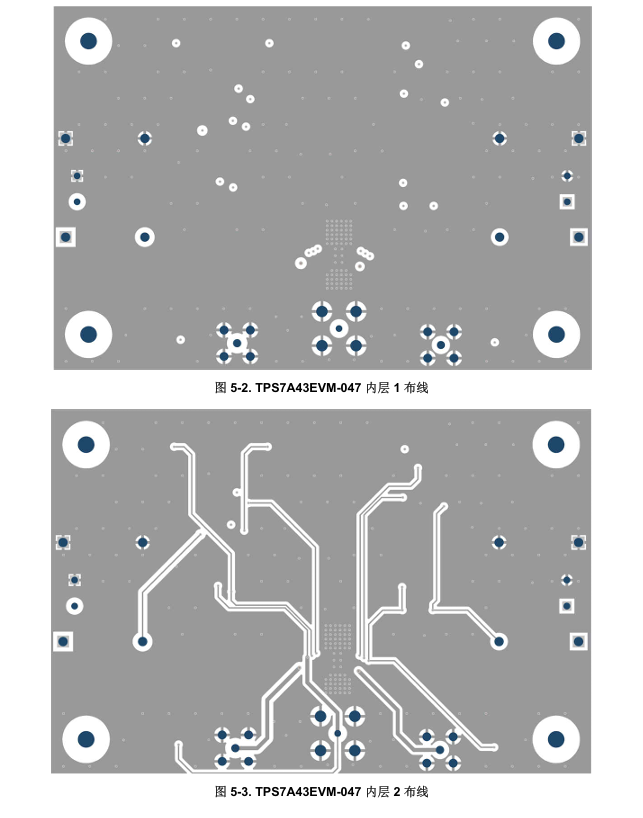

5 PCB 布局
