DEM-FDA-DGK-EVM

空载评估模块，用于 DGK (HVSSOP) 封装中的全差分放大器

概述

描述

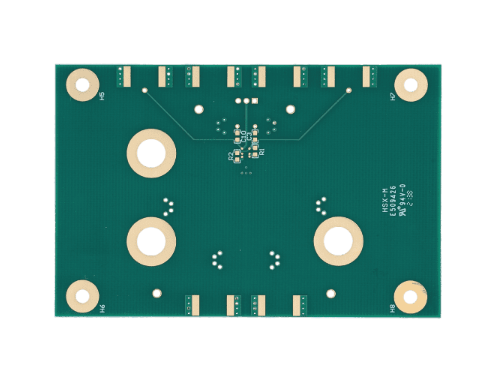

DEM-FDA-DGK-EVM 是一款未组装的评估模块 (EVM)，适用于采用 DGK (HVSSOP) 封装的全差分放大器 (FDA)。此 EVM 根据高速性能规范和德州仪器 (TI) FDA 而设计，具有输出共模 (Vocm) 控制和断电 (PD) 功能。通过搭配使用 50Ω SMA 连接器与实验室设备，该 EVM 支持对高速 FDA 进行快速高效的实验室测试。原理图包含了执行实验室测量所需的所有连接器，包括电源和信号连接。根据原理图填充时，该 EVM 配置为单端输入和单端输出，还可以通过适当的配置适应全差动行为。输出变压器可实现单端输出，以轻松连接到测试设备，并且具有用于输出共模和断电控制的外部 SMA 连接器。终端电阻器和变压器焊盘扩展之前的其他输入引线选项允许使用可选的交流耦合。

特性

• 双电源或单电源配置

• 具有可选补偿电容器的可配置增益和反馈网络

• 支持单端或差分输入

• 专为轻松连接至标准 50Ω 输入和输出阻抗实验室设备而设计

• 输入、输出和控制信号均包含用于高速运行的 SMA 连接器
